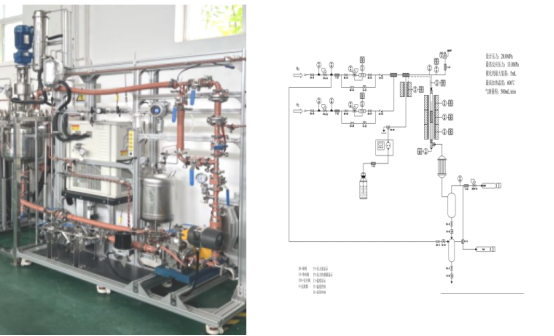

世紀森朗UC固定床反應器可以進行催化劑的性能評價，體系多為根據需要定制產品，主要控制工藝設計及主要部件性能參數。主要配件選型均為相應行業的質量信得過產品，浙大中控系統，在國內較為成熟產品，使用范圍較廣，后期可擴展性較強。該反應裝置集成在一個鋁合金框架內，采用一套控制系統，由氣體進料單元、反應單元、產品分離收集單元、公用工程等組成。采用浙大中控DCS控制系統實現對催化劑活性評價平臺的控制和數據管理。 電氣按非防爆設計，控制柜與裝置安裝在一起。裝置的主要設備、儀表、管線和管閥連接件均采用進口品牌，非標容器（反應器、氣液分離器、冷凝器、緩沖罐等）、反應器電爐加工。
催化劑評價固定床反應器具體設備清單如下
序號 | 名 稱 | 制造商 | 技術性能指標 | 數量 |
1 | 兩通球閥 | SENLONG | 兩通道，316SS閥體，改良PTFE填料；工作壓力：3000Psi；Φ1/4′′接口 | 12個 |
2 | 三通球閥 | SENLONG | 三通道，316SS 閥體，改良 PTFE 填料； 壓力：3000Psi；Φ1/4′′接口； | 2個 |
3 | 針閥 | SENLONG | 兩通道，316SS閥體，工作壓力：3000Psi；Φ1/4′′接口 | 5個 |
4 | 單向閥 | SENLONG | 316SS閥體，碳氟化合物FKM O型圈密封；開啟壓力1Psi；Φ1/4′′接口；工作壓力：3000Psi； | 2個 |
5 | 過濾器 | SENLONG | 316SS閥體，PCTFE墊片密封，2μm金屬燒結濾芯；Φ1/4′′接口；工作壓力：3000Psi； | 5個 |
6 | 安全閥 | SENLONG | 316不銹鋼閥體，碳氟 FKM密封材料，Φ1/4″NPT接口；設定壓力范圍：2500psi | 1個 |
7 | 減（穩）壓閥 | SENLONG | 出口最大壓力4000Psi | 2個 |
8 | 背壓閥 | SENLONG | 壓力4000Psi | 1個 |
9 | 壓力傳感器 | SENLONG | 316傳感器主體；工作壓力：1500Psi；M14螺紋接口，20MPa | 1個 |
10 | 壓力表 | SENLONG | 量程：20/16MPa，精度：1.6級，禁油檢測 | 6塊 |
11 | 質量流量計 | SENLONG | 介質H2，N2，量程500sccm，型號：5850S | 2臺 |
12 | 進料泵 | SENLONG | 0.001～5mL/min，4500Psi | 1臺 |
13 | 電加熱爐 | SENLONG | 最高加熱600℃，三段式，耐高溫陶瓷纖維 | 1個 |
14 | 高壓反應器 | SENLONG | 材質：316L，耐壓20.0MPa，5mL裝量，溫度上限600℃ | 1套 |
15 | 氣化器 | SENLONG | 200℃ | 1個 |
16 | 進料保溫 | SENLONG | 200℃ | 1個 |
17 | 冷卻器 | SENLONG | 列管，接口：Φ1/4″，不銹鋼，耐壓20.0MPa | 1個 |
18 | 氣液分離罐 | SENLONG | 接口：Φ1/4″，不銹鋼，500mL | 2個 |
19 | 各種接頭 | SENLONG | Φ1/4′′； | 1批 |
20 | 管線 | SENLONG | Φ1/4′′； | 1批 |
21 | 熱電偶 | SENLONG | 鎧裝，E型，Φ1*500/1000，含公母插和熱電偶補償導線 | 8支 |
22 | 安裝架 | SENLONG | 一體式高強度鋁型材框架，落地式，含腳輪 | 1個 |
23 | 控制柜 | SENLONG | 含電器件 | 1個 |
24 | 控制儀表 | SENLONG | 溫度、壓力、流量，含模塊 | 8塊 |
25 | 控制系統 | SENLONG | 含解密鎖、監控軟件、通訊線纜、PC等 | 1套 |
催化劑評價固定床反應器設計基礎參數
（1）設計耐溫：600℃；
（2）反應最高溫度：500℃；
（3）設計耐壓：20MPa；
2原料:
液相溶液:流量范圍：0.02~0.5mL/min
氫氣:流量范圍 10~400mL/min每路
氮氣:流量范圍：10~400mL/min每路
3反應器催化劑裝填量：2~5ml （小粒度20~60目）
4反應器內徑：φ8mm（Ф14x3×800mm；2~5mL）
5等溫段長度：不小于150mm
6反應器加熱器：三段 電熱絲加熱（設TSS報警）
7冷凝器：100mL，內設1/8”直管
8氣液分離罐：50mL，設有進氣口、出氣口和出液口各一個。
9 儲液罐：100mL，設有測壓口、進液口和出液口各一個。
